魏德米勒适用于数据采集与控制的远程IO系统推荐

发布日期：2018-06-05 17:01 来源：http://www.szbayada.com 点击：

随着工业控制的规模越来越大，现场布线也随之越来越复杂。以前通过电缆实现现场与控制机柜联接方式的弊端越来越明显，无法适应现阶段的需求。魏德米勒公司作为自动化行业的，不断的开发创新的设备和模块化系统，广泛应用于各个工业领域中的数据采集与控制。魏德米勒远程I/O系统的高效性和简便性已充分得到了客户认可，其中包括防护等级达IP20和IP67两种远程I/O系统，可提供灵活的设计和布线、可靠的信号和数据传输以及结构紧凑的解决方案。

魏德米勒远程I/O系统根据防护等级的不同，分成了IP20 u-remote产品和IP67 SAI有源产品，下面分别介绍两种的产品的卓越优点。

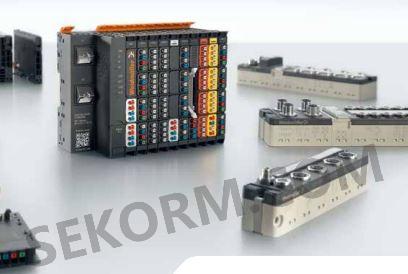

图1 魏德米勒远程I/O系统

一、u-remote

魏德米勒u-remote是用于IP20环境下的理想解决方案，是自动化系统中现场总线和现场级产品之间的可靠接口。主要构成：现场总线接口模块，多达64个I/O模块扩展，可选的馈电模块以及丰富的附件，例如标记和终端套件。安装于主控柜和分布式操作柜中u-remote都可以可靠地与传感器和执行器联接至控制器，多达7种不同的总线协议，通过集成的系统电源回路为多达64个的I/O模块供电。是您的现场总线系统的首要选择。

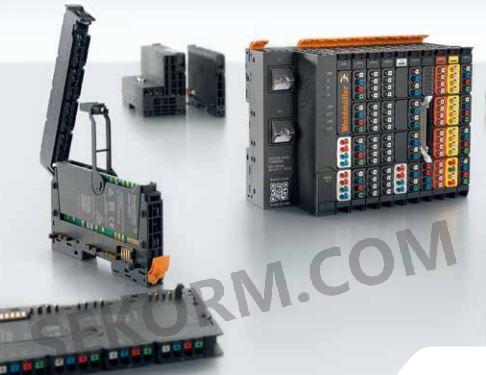

图2 u-remote产品外观图

u-remote可以帮助您缩小开关柜。通过u-remote的模块化和超薄设计，客户可以受益于直观的操作，特别是在分布式操作柜中可以拥有独立的系统设计，且能保证系统可以随时、立即待用。产品具体特性如下：

1. 高性能，节省空间

u-remote具有卓越的电子性能，高速的系统总线在20μs内实现256个DI/DO点状态更新，u-remote提供了一个非常快速的响应时间，快速的寻址能力及精确地映射系统进程，强大功率储备功能可以zui大预留至1024个I/O点扩展。清晰的状态和诊断指示也确保了对每单个传感器和执行器的快速精确检查。体验安全启动和快速系统维护带来的不可或缺的好处。

u-remote节省空间之大是其一大特色。拥有市面上创新的I/O系统，超薄设计(模块宽度为11.5mm)，u-remote不仅节省空间，同时也提供了zui高密度的信号模块和极其灵活的设计方案。是狭小的安装空间下，具备创新性和节约成本的解决方案。

2. 快速简单的联接

u-remote结构清晰的单排连接器，印有接线示意图有效防止误接线，并能在维护时快速查找故障点，从而减少了设备和系统的启动时间，让客户更方便直观的使用和操作。u-remote采用“PUSH IN”直插式接线技术。只需将带管状端头的导线插到压线框底部即接线完成。相比传统的接线方式，这项技术降低工作强度、节约时间高达50％，同时确保接线的安全性和可靠性。

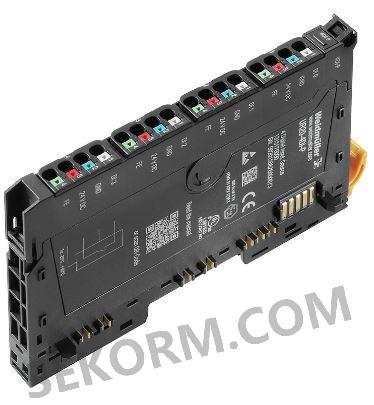

图3 IO模块外观示意图

3. 优化分离馈电回路

u-remote使用2*10A独立的馈电回路分别用于输入和输出，提高了系统的馈电能力，减少了馈电模块的使用，从而节省更多的安装空间，简化了布局。由于输入和输出的电源可以被独立关断，系统能够保留相应的诊断功能，维护时更快速有效。使你的远程I/O站更小，设计更简单。u-remote提供4A系统供电，只要拥有一个电源输入就可以实现64个I/O模块的扩展。

4. 本地和远程调试

集成的web服务能加快安装配置时间，不管是在系统调试或者运行以后，u-remote集成的web服务器能够帮您过程调试系统，加快维护工作。可以使用任何标准的IE浏览器来运行远程诊断，无需加装任何软件。您也可以在本地轻松地模拟输入值和强制输出值。

5.提高系统利用率

系统或设备维护时，固定安装的模块底座支持系统在更换电子模块的同时不中断通信及系统的供电，不影响其他模块的的工作，zui大限度减少设备的停机时间，节约了宝贵的时间，提高了系统利用率。

二、SAI有源产品

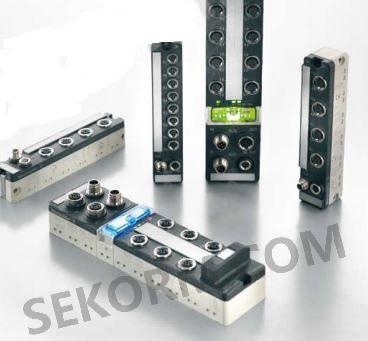

魏德米勒坚固的SAI有源产品是在恶劣的工业环境下用于分布式系统布线的理想产品，其防护等级达IP67。根据应用需求，有带内部总线系统SAI PRO，SAI Wireless无线产品可供选择，以用于精准地将信号联接到难以操作、移动的装置。不同的I/O模块以及其他系统组件可以直接安装在现场，为您的系统构建提供新的选择。

复杂的生产过程意味着您必须协调大量独立的工艺段。分布于设备上的大量传感器和执行器需要联接到控制器。在大多数情况下，您必须通过长距离布线处理这些多而繁杂的信号。

魏德米勒SAI有源产品可直接安装于工艺段设备表面，就近联接传感器和执行器。魏德米勒SAI-PRO和SAI Wireless无线产品系列具备内部总线扩展功能，应用灵活方便。SAI-PRO支持zui长扩展电缆长度50米，zui大模块扩展数为15个，多达120个输入/输出点可联接至同一总线节点。使用SAI Wireless无线系统联接设备上难以操作和移动的设备，精准且无干扰。同时，不同种类的SAI电缆能帮助您完成传感器和执行器与模块的可靠联接。通过使用重载接插件把现场总线和供电电缆直接从电控柜中引出。这样，就完成了几个工艺段与设备之间的联接。

SAI系列产品的优势还包括与通过标准PLC工程软件实现无缝集成，通过诊断数据，可以快速确认故障原因等等，
